Điều hòa âm trần cassette rất phù hợp với văn phòng, phòng họp, showroom và khối văn phòng trong nhà xưởng có trần giả. Với khu sản xuất, cassette chỉ phù hợp khi có trần ở độ cao hợp lý, môi trường ít bụi dầu và tải nhiệt không quá lớn. Nhà xưởng mái cao, không trần, nhiều máy sinh nhiệt nên cân nhắc dàn lạnh nối ống gió, AHU hoặc giải pháp làm mát khác.
Điều hòa âm trần cassette là gì?

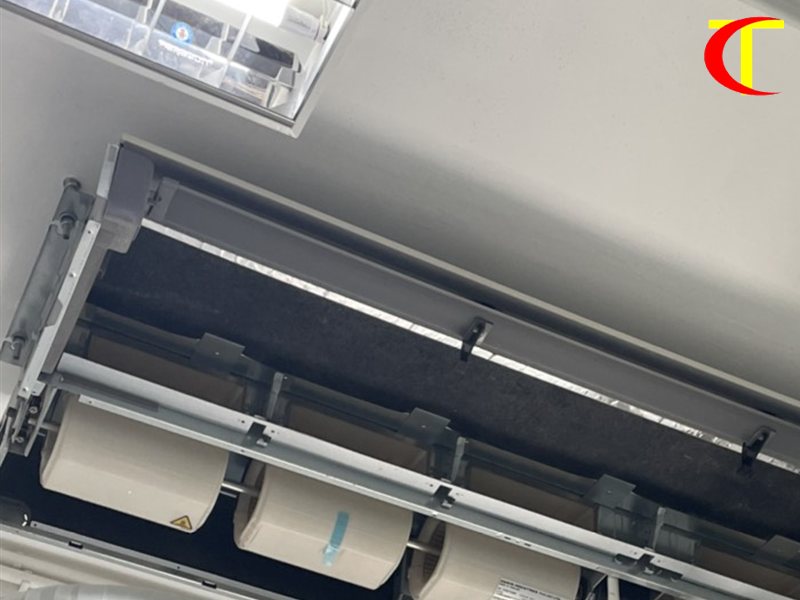

Đây là loại dàn lạnh được treo vào kết cấu phía trên trần giả, chỉ để lộ mặt nạ phẳng trên trần. Mặt nạ vừa hút gió ở giữa, vừa thổi gió ra các cạnh, phổ biến nhất là kiểu thổi bốn hướng. Nhiều model có bơm nước ngưng tích hợp để đẩy nước lên cao trước khi chảy ra ống thoát.
Cassette có thể là máy cục bộ một dàn nóng một dàn lạnh, hoặc là dàn lạnh trong hệ điều hòa trung tâm VRV/VRF.
Ưu điểm và hạn chế của điều hòa âm trần cassette
| Ưu điểm | Hạn chế |
|---|---|
| Phân phối gió đều theo nhiều hướng | Cần trần giả và khoảng trống trên trần đủ chiều cao |
| Gọn, thẩm mỹ, không chiếm tường và sàn | Thi công phức tạp hơn máy treo tường |
| Tháo lọc, vệ sinh từ bên dưới | Rủi ro nhỏ nước lên trần nếu thoát nước ngưng kém |
| Có thể dùng trong máy cục bộ hoặc hệ VRV/VRF | Kém hiệu quả với trần quá cao hoặc môi trường nhiều bụi dầu |
Nhìn chung, hạn chế của cassette chủ yếu nằm ở điều kiện lắp đặt và môi trường sử dụng. Khi không gian đáp ứng đủ các điều kiện này, cassette là một trong những lựa chọn cân bằng tốt giữa hiệu quả làm mát, thẩm mỹ và chi phí cho văn phòng.
Với văn phòng: ưu điểm và lưu ý
- Gió phân bố đều nhờ thổi nhiều hướng từ trần, hạn chế vùng nóng lạnh cục bộ.
- Thẩm mỹ, gọn gàng, không chiếm diện tích tường, phù hợp văn phòng mở.
- Dễ bảo trì khi mặt nạ, lọc gió tháo trực tiếp từ bên dưới.
Khi bố trí, nên tránh đặt máy thổi thẳng vào chỗ ngồi cố định, giữ khoảng cách với tường theo hướng dẫn nhà sản xuất và chọn model có độ ồn phù hợp cho phòng họp. Văn phòng mở nên có điều khiển theo từng khu để tắt máy ở khu không có người, giảm đáng kể tiền điện.
Cách bố trí cassette cho văn phòng
- Chia đều theo lưới trần để mỗi máy phụ trách một vùng tương đương, tránh chỗ quá lạnh chỗ quá nóng.
- Giữ khoảng cách giữa các máy để luồng gió của hai máy không va vào nhau gây gió lùa.
- Tránh đặt sát cửa ra vào, vách kính hướng nắng, nơi tải nhiệt thay đổi lớn làm máy chạy không ổn định.
- Phòng họp tính theo số người tối đa, không chỉ theo diện tích, vì tải người thay đổi nhiều.
- Kiểm tra vị trí dầm, sàn trước khi chốt vị trí để có chỗ treo ty và đi ống.
Với văn phòng có nhiều phòng nhỏ, có thể dùng cassette một hướng thổi hoặc hai hướng thổi đặt sát tường để gió không thổi vào vách.
Với nhà xưởng: khi nào phù hợp?
| Điều kiện | Mức độ phù hợp | Ghi chú |
|---|---|---|
| Khối văn phòng, phòng QC, phòng họp trong xưởng | Phù hợp | Có trần giả, tải nhiệt vừa phải |
| Khu lắp ráp sạch, có trần ở độ cao hợp lý | Phù hợp có điều kiện | Cần tính đủ tải nhiệt, bố trí đều |
| Xưởng mái cao, không có trần giả | Hạn chế | Khó lắp, gió lạnh khó xuống vùng làm việc |
| Nhiều bụi, sợi vải, hơi dầu | Không phù hợp | Lọc và dàn trao đổi nhiệt nhanh bẩn, giảm công suất |
| Tải nhiệt lớn trên diện rộng | Không phù hợp làm giải pháp chính | Cân nhắc AHU, dàn lạnh nối ống gió, hệ Chiller |
Lý do cassette kém hiệu quả ở xưởng mái cao là không khí lạnh thổi ra từ trên cao phải đi qua lớp khí nóng tích tụ dưới mái trước khi xuống vùng làm việc. Một phần công suất lạnh bị tiêu hao ở khoảng không không có người. Với những xưởng này, dàn lạnh nối ống gió với miệng thổi hạ thấp, hệ AHU hoặc làm mát cục bộ tại vị trí công nhân thường cho hiệu quả tốt hơn trên cùng mức chi phí điện.
Cách chọn công suất điều hòa âm trần cassette
Chọn công suất theo diện tích chỉ phù hợp với phòng có tải nhiệt đơn giản. Với văn phòng, phòng họp và khu vực trong nhà xưởng, nên xét đủ các yếu tố:
- Số người tối đa sử dụng cùng lúc, nhất là phòng họp, phòng đào tạo.
- Thiết bị sinh nhiệt: máy tính, máy in, thiết bị đo kiểm trong phòng QC.
- Kính và hướng nắng: vách kính hướng Tây có tải nhiệt buổi chiều lớn.
- Tường, mái tiếp giáp ngoài trời hoặc tiếp giáp khu sản xuất nóng.
- Gió tươi cấp vào phòng và tần suất mở cửa.
Với phòng lớn, chia thành nhiều máy công suất vừa phải thường cho gió đều hơn một máy công suất lớn. Tổng công suất nên do đơn vị thiết kế tính theo tải nhiệt, đối chiếu tiêu chuẩn TCVN 5687:2024 về thông gió và điều hòa không khí.
Kiểm tra kỹ thuật trước khi lắp
- Khoảng trống trên trần đủ chiều cao thân máy theo catalogue của model được chọn.
- Treo máy bằng ty ren vào kết cấu bê tông hoặc xà gồ, không đặt tải trọng máy lên khung trần thạch cao.
- Đường thoát nước ngưng có độ dốc hoặc có bơm nước ngưng hoạt động tốt, ống được bảo ôn.

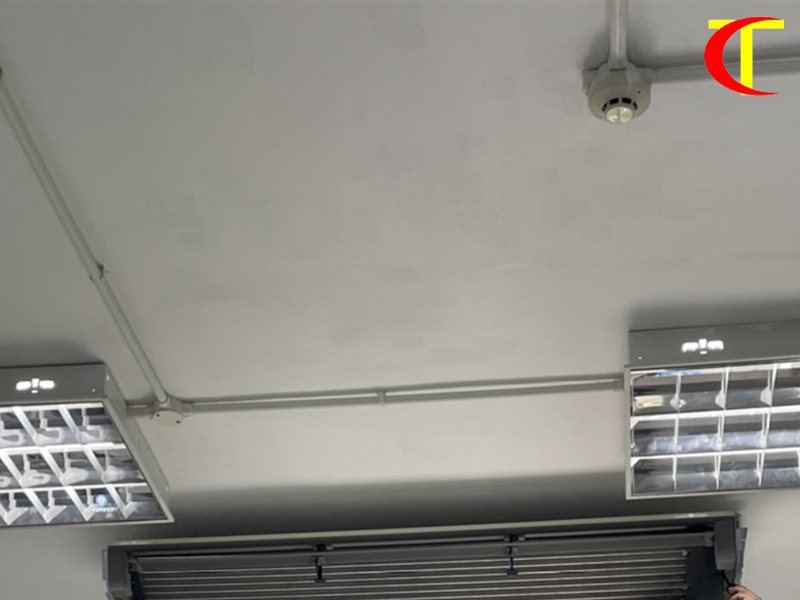

- Phối hợp vị trí với đèn, đầu báo cháy, đầu phun sprinkler để không che chắn, không thổi trực tiếp vào đầu báo.
- Có cửa thăm trần gần vị trí van, ống đồng để bảo trì sau này.
Những hạng mục này nên được thể hiện ngay trên bản vẽ phối hợp. Triển khai lắp đặt hệ thống điều hòa không khí cùng đội thi công hệ thống cơ điện giúp tránh tình trạng đục trần, dời máy khi đã hoàn thiện.
Quy trình lắp đặt cassette đúng kỹ thuật
- Khảo sát và chốt vị trí trên bản vẽ trần, kiểm tra dầm, sàn, đèn và thiết bị PCCC.

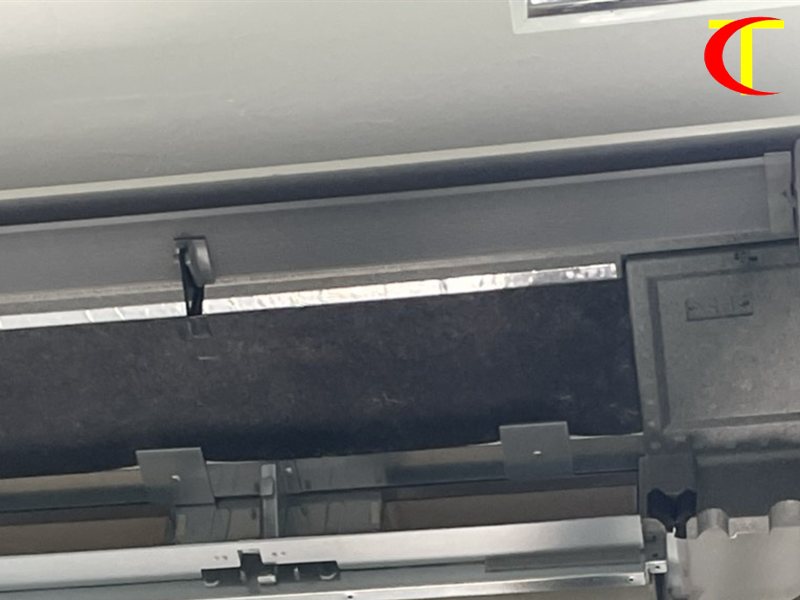

- Khoan, treo ty ren vào kết cấu, lắp thân máy đúng cao độ và cân bằng.
- Đi ống đồng, ống nước ngưng và dây điện, dây điều khiển trước khi làm trần.
- Thử kín, hút chân không đường ống môi chất theo quy trình.
- Thử thoát nước ngưng bằng cách đổ nước vào khay, kiểm tra bơm và độ dốc ống.
- Hoàn thiện trần quanh thân máy, chừa cửa thăm.
- Lắp mặt nạ, chạy thử: kiểm tra gió ra đều các hướng, độ ồn, nhiệt độ gió, rò nước.
Thứ tự này rất quan trọng. Nếu làm trần trước rồi mới lắp máy, đội thi công thường phải cắt trần, khó chỉnh cao độ và khó kiểm tra đường ống nước ngưng.
So sánh cassette với các loại dàn lạnh khác
| Loại dàn lạnh | Ưu điểm | Phù hợp |
|---|---|---|
| Âm trần cassette | Gió đều nhiều hướng, lắp đặt, bảo trì thuận tiện | Văn phòng, showroom, phòng họp |
| Âm trần nối ống gió | Ẩn hoàn toàn, chia gió cho nhiều miệng | Khách sạn, văn phòng cao cấp, khu vực yêu cầu thẩm mỹ |
| Treo tường | Chi phí thấp, lắp nhanh | Phòng nhỏ, phòng làm việc riêng |
| Tủ đứng | Công suất lớn, không cần trần | Sảnh, hội trường, xưởng nhỏ |
Với dự án có khu sản xuất lớn và khối văn phòng đi kèm, có thể kết hợp cassette cho văn phòng và hệ nước lạnh cho khu sản xuất. Khi đó nên dùng dịch vụ tư vấn thiết kế hệ thống Chiller để đánh giá tổng thể.
Chi phí cần tính khi lắp cassette
Báo giá lắp điều hòa cassette nên tách rõ các hạng mục để dễ so sánh:
- Dàn lạnh, mặt nạ, dàn nóng hoặc phần công suất tương ứng trong hệ VRV/VRF.
- Ống đồng, bảo ôn, ống nước ngưng, bơm nước ngưng nếu model không tích hợp.
- Dây điện nguồn, dây tín hiệu, aptomat, bộ điều khiển.
- Ty ren, giá đỡ, vật tư treo máy.
- Công khoét, hoàn thiện trần và cửa thăm.
- Nhân công lắp đặt, chạy thử, bảo hành.
Chiều dài đường ống thực tế và độ khó thi công trên trần là hai yếu tố làm chi phí chênh lệch nhiều nhất giữa các công trình.
Bảo trì điều hòa cassette
- Vệ sinh lưới lọc định kỳ, thường xuyên hơn ở khu vực nhiều bụi.
- Kiểm tra khay nước ngưng, bơm nước ngưng và phao báo mức để tránh tràn nước.
- Vệ sinh dàn trao đổi nhiệt, quạt lồng sóc theo khuyến nghị nhà sản xuất.
- Kiểm tra bảo ôn ống đồng, ống nước tại vị trí trên trần.
Các Câu Hỏi Thường Gặp
Điều hòa cassette có ồn không?
Trần thạch cao có chịu được máy cassette không?
Cassette có bị chảy nước không?
Cassette một hướng thổi dùng khi nào?
Trần cao bao nhiêu thì còn dùng cassette được?
Kết luận
Điều hòa âm trần cassette là lựa chọn tốt cho văn phòng và khối văn phòng nhà xưởng có trần giả. Với khu sản xuất mái cao, nhiều bụi hoặc tải nhiệt lớn, nên đánh giá thêm các giải pháp khác trước khi quyết định. Để máy vận hành bền và êm, hãy chọn công suất theo tải nhiệt thực tế, phối hợp vị trí với các hệ thống trên trần ngay từ bản vẽ và duy trì lịch vệ sinh lọc, khay nước ngưng đều đặn.
Anh chị cần khảo sát và chọn loại dàn lạnh phù hợp có thể liên hệ Cơ điện Thăng Long qua hotline/Zalo 0967 800 183.
