Hệ thống điện nhà xưởng không chỉ cấp nguồn cho máy móc mà còn ảnh hưởng trực tiếp đến an toàn lao động, năng suất sản xuất, chất lượng sản phẩm và khả năng mở rộng dây chuyền. Chỉ một sai sót trong tính toán phụ tải, chọn tiết diện cáp hoặc phối hợp thiết bị bảo vệ cũng có thể gây sụt áp, nhảy aptomat, quá nhiệt, cháy cáp và gián đoạn sản xuất.
Vì vậy, tiêu chuẩn thiết kế điện nhà xưởng cần được áp dụng đồng bộ từ khâu khảo sát, tính toán nguồn điện, bố trí tủ điện, thang máng cáp đến kiểm tra, nghiệm thu và bàn giao. Thiết kế tốt phải đáp ứng yêu cầu hiện tại nhưng vẫn dự phòng cho kế hoạch nâng công suất trong tương lai.
Tiêu chuẩn thiết kế điện nhà xưởng là gì?
Tiêu chuẩn thiết kế điện nhà xưởng là hệ thống các yêu cầu kỹ thuật được sử dụng để tính toán, lựa chọn và bố trí nguồn điện, dây dẫn, tủ điện, thiết bị bảo vệ, chiếu sáng, chống sét, tiếp địa cùng các hạng mục liên quan.
Mục tiêu của việc áp dụng tiêu chuẩn không đơn thuần là hoàn thiện hồ sơ pháp lý. Hệ thống điện sau khi thi công phải:
- Cấp điện ổn định cho dây chuyền sản xuất.
- Hạn chế quá tải, ngắn mạch, rò điện và điện giật.
- Bảo vệ máy móc khi xảy ra sự cố nguồn.
- Thuận tiện cô lập từng khu vực để sửa chữa.
- Không gây cản trở giao thông và hoạt động sản xuất.
- Dễ kiểm tra, bảo trì và thay thế thiết bị.
- Có khả năng mở rộng khi nhà máy tăng công suất.
Các nhóm yêu cầu về an toàn điện, tủ điện, thang máng cáp, phụ tải, mạng điện cao áp, hạ áp, chiếu sáng và bù công suất. Tuy nhiên, khi lập hồ sơ thực tế, kỹ sư không nên sử dụng một danh sách tiêu chuẩn chung cho mọi công trình. Mỗi nhà máy phải xác định bộ tiêu chuẩn áp dụng dựa trên cấp điện áp, công nghệ sản xuất, môi trường làm việc, yêu cầu phòng cháy và hồ sơ được phê duyệt.
Các tiêu chuẩn thường được áp dụng khi thiết kế điện nhà xưởng
Không có một tiêu chuẩn duy nhất bao quát toàn bộ hệ thống điện công nghiệp. Hồ sơ thiết kế thường phải kết hợp nhiều quy chuẩn, tiêu chuẩn Việt Nam, tiêu chuẩn IEC và yêu cầu riêng của chủ đầu tư.
Nhóm quy chuẩn và tiêu chuẩn về an toàn điện
Một số tài liệu thường được xem xét gồm:
- QCVN QTĐ-8:2010/BCT về kỹ thuật điện hạ áp.
- Bộ TCVN 7447 tương đương IEC 60364 về hệ thống lắp đặt điện hạ áp.
- TCVN 7447-4-41:2010 về bảo vệ chống điện giật.
- TCVN 7447-5-51:2010 về lựa chọn và lắp đặt thiết bị điện.
- TCVN 7447-5-54:2015 về bố trí nối đất, dây bảo vệ và liên kết bảo vệ.
Các yêu cầu quan trọng gồm bảo vệ chống tiếp xúc trực tiếp, tiếp xúc gián tiếp, quá dòng, ngắn mạch, tác động nhiệt và quá điện áp. Thiết bị bảo vệ phải được lựa chọn phù hợp với dòng làm việc, dòng khởi động, khả năng cắt ngắn mạch và đặc tính tải.
Tiêu chuẩn về lắp đặt cáp và đường dẫn điện
Đối với công trình công nghiệp, thiết kế cần xem xét:
- TCVN 9208:2012 về lắp đặt cáp và dây dẫn điện trong công trình công nghiệp.
- Yêu cầu kỹ thuật của nhà sản xuất cáp, thang cáp và máng cáp.
- Điều kiện nhiệt độ, độ ẩm, hóa chất, bụi, rung động và nguy cơ va đập.
- Khả năng chống cháy hoặc duy trì hoạt động của cáp tại các phụ tải an toàn.
Cáp động lực, cáp điều khiển, cáp tín hiệu và cáp báo cháy không nên bố trí tùy tiện trên cùng một tuyến. Khoảng cách, vách ngăn và phương án giao cắt cần được thể hiện rõ để hạn chế nhiễu điện từ, tích nhiệt và khó khăn khi bảo trì.
Tiêu chuẩn về chiếu sáng nhà xưởng
Thiết kế chiếu sáng có thể căn cứ vào:
- TCVN 7114-1:2008 về chiếu sáng nơi làm việc trong nhà.
- QCVN 22:2016/BYT về mức chiếu sáng cho phép tại nơi làm việc.
- Yêu cầu riêng của từng công đoạn sản xuất.
Mức độ chiếu sáng cần được tính theo mặt phẳng làm việc, tính chất công việc, độ đồng đều, độ chói và khả năng hoàn màu. Khu vực kiểm tra sản phẩm, gia công chính xác hoặc lắp ráp linh kiện thường cần độ rọi cao hơn kho hàng và lối đi.
Tiêu chuẩn về chống sét và tiếp địa
Hệ thống chống sét công trình thường được thiết kế, kiểm tra và bảo trì theo TCVN 9385:2012 cùng các tiêu chuẩn liên quan đến bảo vệ chống sét lan truyền.
Một hệ thống hoàn chỉnh cần phối hợp:
- Bộ phận thu sét.
- Dây dẫn sét xuống.
- Hệ thống tiếp địa.
- Liên kết đẳng thế.
- Thiết bị chống sét lan truyền SPD.
- Tiếp địa an toàn cho tủ điện và thiết bị.
Chỉ đo điện trở tiếp địa thấp chưa đủ để kết luận hệ thống an toàn. Thiết kế còn phải kiểm tra đường đi dòng sét, mối nối, khoảng cách an toàn, khả năng tản dòng và sự phối hợp SPD theo từng cấp bảo vệ.
8 Yêu cầu quan trọng khi thiết kế điện nhà xưởng
1. Khảo sát đúng hiện trạng và nhu cầu sản xuất
Trước khi tính toán, đơn vị thiết kế phải thu thập đầy đủ:
- Danh sách máy móc và công suất định mức.
- Điện áp sử dụng của từng thiết bị.
- Chế độ vận hành liên tục, gián đoạn hay theo ca.
- Dòng khởi động của động cơ.
- Vị trí dây chuyền và tủ điều khiển.
- Điều kiện nhiệt độ, bụi, độ ẩm và hóa chất.
- Kế hoạch mở rộng công suất.
- Yêu cầu về máy phát điện hoặc UPS.
Sai số lớn nhất thường không nằm ở công thức mà nằm ở dữ liệu đầu vào thiếu hoặc chưa sát với công nghệ thực tế. Chỉ cộng tổng công suất trên nhãn máy rồi chọn máy biến áp sẽ dễ dẫn đến thiết kế quá lớn hoặc không đáp ứng được thời điểm nhiều động cơ khởi động đồng thời.
2. Xác định phụ tải tính toán
Phụ tải cần được chia theo từng nhóm:
- Dây chuyền sản xuất.
- Động cơ, bơm và quạt.
- Điều hòa, thông gió và hút khói.
- Khí nén.
- Chiếu sáng.
- Ổ cắm kỹ thuật.
- Phòng sạch hoặc kho lạnh.
- Hệ thống PCCC.
- Phụ tải ưu tiên và phụ tải thông thường.
Kỹ sư phải xét hệ số sử dụng, hệ số đồng thời, hiệu suất thiết bị, hệ số công suất và dự phòng phát triển. Không nên lấy một hệ số chung cho toàn bộ nhà máy, vì đặc tính vận hành của máy ép, máy hàn, lò điện, băng tải và hệ thống HVAC hoàn toàn khác nhau.

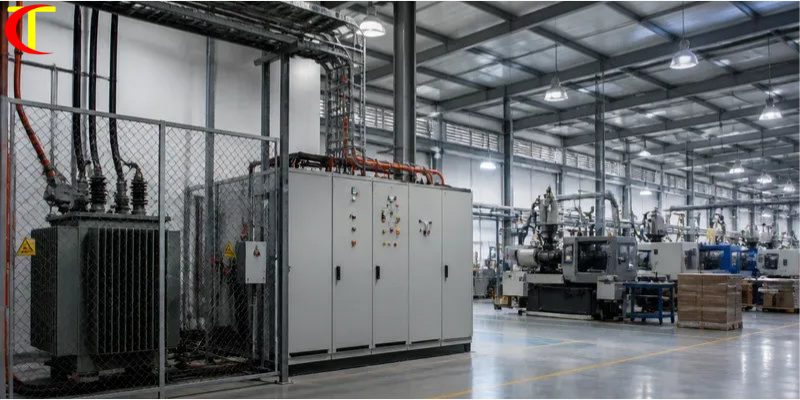

3. Lựa chọn nguồn điện và trạm biến áp
Công suất trạm biến áp phải đáp ứng phụ tải tính toán, dự phòng hợp lý và chế độ vận hành của nhà máy. Ngoài công suất, cần kiểm tra:
- Cấp điện áp đấu nối.
- Khả năng mang tải của đường dây.
- Dòng ngắn mạch tại điểm đấu nối.
- Tổn thất điện áp.
- Phương án vận hành một hoặc nhiều máy biến áp.
- Điều kiện thông gió và tản nhiệt phòng điện.
- Khoảng cách an toàn, lối vận chuyển thiết bị.
- Khả năng tiếp cận khi sửa chữa.
Nhà máy yêu cầu sản xuất liên tục có thể cần hai nguồn, máy phát dự phòng hoặc phương án phân đoạn thanh cái để một sự cố không làm dừng toàn bộ hệ thống.
4. Thiết kế mạng điện hạ áp có chọn lọc bảo vệ
Mạng hạ áp phải được tính toán từ tủ điện tổng đến tủ phân phối và tủ máy. Thiết bị bảo vệ cần phối hợp để khi xảy ra sự cố tại một nhánh, aptomat gần điểm sự cố nhất tác động trước, hạn chế mất điện diện rộng.
Các thông số phải kiểm tra gồm:
- Dòng làm việc.
- Dòng khởi động.
- Khả năng chịu tải của cáp.
- Dòng ngắn mạch.
- Khả năng cắt của MCCB, ACB hoặc MCB.
- Đặc tuyến tác động.
- Độ sụt áp.
- Điều kiện cắt tự động khi chạm đất.
- Chọn lọc giữa thiết bị bảo vệ cấp trên và cấp dưới.
Thiếu tính toán chọn lọc là nguyên nhân phổ biến khiến một máy bị lỗi nhưng tủ tổng lại nhảy, làm ngừng cả phân xưởng.
5. Chọn tiết diện cáp đúng điều kiện lắp đặt
Cáp không được lựa chọn chỉ theo công suất tải. Tiết diện phải kiểm tra đồng thời:
- Khả năng mang dòng.
- Độ sụt áp cho phép.
- Khả năng chịu ngắn mạch.
- Nhiệt độ môi trường.
- Phương pháp lắp đặt.
- Số lượng cáp đi chung máng.
- Chiều dài tuyến.
- Điều kiện thông gió.
- Dòng hài đối với tải phi tuyến.
Với động cơ đặt xa tủ điện, cáp đủ khả năng mang dòng vẫn có thể gây sụt áp lớn khi khởi động. Khi đó cần tăng tiết diện, thay đổi phương án khởi động hoặc bố trí tủ gần thiết bị hơn.

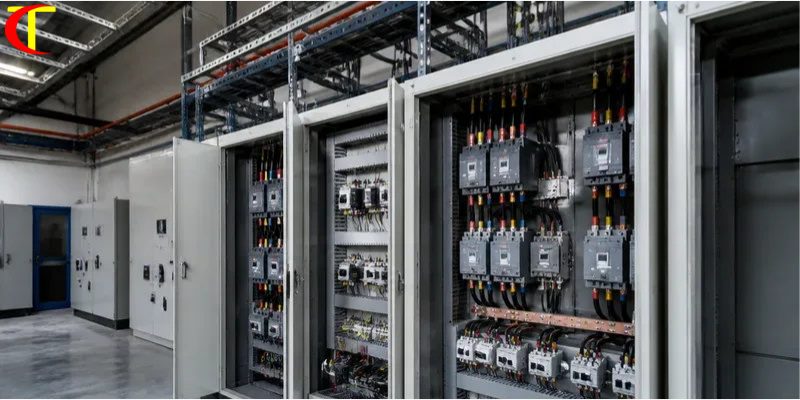

6. Bố trí tủ điện an toàn, dễ vận hành
Tủ điện nên được đặt tại khu vực khô ráo, thông thoáng, hạn chế bụi và va đập. Cấp bảo vệ IP phải phù hợp với môi trường.
Bên trong tủ cần:
- Phân khoang rõ ràng.
- Có thanh cái và dây dẫn đúng khả năng chịu dòng.
- Bố trí khoảng cách cách điện phù hợp.
- Có thanh tiếp địa riêng.
- Đánh số dây và nhãn thiết bị.
- Chừa không gian tản nhiệt.
- Dự phòng vị trí lắp thiết bị mở rộng.
- Bố trí liên động và cảnh báo khi cần thiết.
Không nên mặc định một kích thước tủ điện cho mọi công trình. Kích thước phải được xác định theo sơ đồ đơn tuyến, số lượng thiết bị, công suất tỏa nhiệt, bán kính uốn cáp và không gian thao tác bảo trì.
7. Thiết kế thang máng cáp theo tải trọng thực tế
Khoảng cách giá đỡ thang máng cáp thường được xác định theo tải trọng, kích thước máng, độ dày vật liệu, vị trí lắp đặt và khuyến cáo của nhà sản xuất. Một số tài liệu tham khảo đưa ra khoảng cách phổ biến khoảng 1,2–2 m, nhưng đây không phải con số áp dụng cứng cho mọi tuyến.
Khi triển khai cần chú ý:
- Không để máng bị võng sau khi kéo đủ cáp.
- Bổ sung giá đỡ tại vị trí co, tê và lên xuống.
- Tách cáp động lực với cáp tín hiệu.
- Chừa dung lượng dự phòng hợp lý.
- Có liên kết tiếp địa liên tục.
- Gia cố tại khu vực rung động.
- Dùng vật liệu chống ăn mòn ở môi trường hóa chất hoặc ngoài trời.
Một lỗi thường gặp là thiết kế máng đủ rộng nhưng không kiểm tra tải trọng của ty treo và kết cấu đỡ.
8. Tích hợp với PCCC và các hệ thống M&E khác
Điện nhà xưởng không hoạt động độc lập. Hồ sơ phải phối hợp với:
- Hệ thống báo cháy.
- Bơm chữa cháy.
- Quạt hút khói và tăng áp.
- Điều hòa, thông gió.
- Cấp thoát nước.
- Khí nén.
- Điện nhẹ.
- Hệ thống điều khiển sản xuất.
Nguồn cho bơm chữa cháy, quạt hút khói, đèn sự cố và các phụ tải an toàn phải được xác định rõ về nguồn cấp, tuyến cáp, khả năng chống cháy và logic điều khiển. Nếu phối hợp M&E không tốt, thang cáp có thể xung đột với ống gió, đường ống chữa cháy, dầm kết cấu hoặc thiết bị công nghệ, dẫn đến sửa bản vẽ và phát sinh chi phí ngay tại công trường.
Cơ điện Thăng Long – Đơn vị thiết kế và thi công điện nhà xưởng tại miền Bắc
Cơ điện Thăng Long cung cấp giải pháp thiết kế, thi công, cải tạo và bảo trì hệ thống cơ điện cho nhà máy, nhà xưởng, kho hàng và công trình công nghiệp tại Hà Nội cùng các tỉnh miền Bắc.
Phạm vi triển khai gồm:
- Hệ thống điện trung thế và hạ thế.
- Trạm biến áp và máy phát điện.
- Tủ điện động lực, điều khiển và phân phối.
- Thang máng cáp, dây dẫn và busway.
- Điện chiếu sáng và ổ cắm.
- Chống sét và tiếp địa.
- Hệ thống báo cháy, chữa cháy.
- Điều hòa, thông gió và hút khói.
- Cấp thoát nước, khí nén và điện nhẹ.
- Cải tạo, sửa chữa và bảo trì hệ thống M&E.
Mỗi phương án được xây dựng dựa trên điều kiện công trường, công nghệ sản xuất, tiến độ triển khai, ngân sách đầu tư và yêu cầu bảo trì sau bàn giao. Chủ đầu tư cần khảo sát hoặc kiểm tra lại hệ thống điện nhà xưởng có thể liên hệ Cơ điện Thăng Long để được tư vấn phương án phù hợp.
Tiêu chuẩn thiết kế điện nhà xưởng là cơ sở quan trọng để xây dựng một hệ thống an toàn, ổn định, tiết kiệm và dễ bảo trì. Tuy nhiên, việc liệt kê tiêu chuẩn chưa đủ. Giá trị thực sự nằm ở khả năng áp dụng đúng tiêu chuẩn vào phụ tải, môi trường và công nghệ cụ thể của từng nhà máy.
Một hồ sơ thiết kế tốt cần kiểm soát đồng thời nguồn điện, cáp, tủ điện, thiết bị bảo vệ, chiếu sáng, tiếp địa, chống sét, PCCC và khả năng mở rộng. Đây cũng là nền tảng giúp chủ đầu tư giảm sự cố, hạn chế phát sinh thi công và duy trì hoạt động sản xuất lâu dài.
