Hệ thống điều hòa trung tâm VRV/VRF là hệ điều hòa dùng môi chất lạnh chạy trực tiếp từ dàn nóng đến nhiều dàn lạnh trong công trình. Máy nén biến tần tự thay đổi lượng môi chất theo nhu cầu làm lạnh của từng khu vực, nên mỗi phòng có thể bật tắt và cài nhiệt độ riêng. VRV là tên thương mại do Daikin đặt khi giới thiệu công nghệ này năm 1982. Các hãng khác dùng cùng nguyên lý và gọi là VRF.
VRV và VRF khác nhau thế nào?
Về nguyên lý, VRV và VRF là cùng một loại hệ thống. VRV (Variable Refrigerant Volume) là thương hiệu đã đăng ký của Daikin. VRF (Variable Refrigerant Flow) là tên gọi chung mà các hãng khác dùng cho hệ thống tương tự. Khi so sánh, anh chị nên nhìn vào thông số thiết bị cụ thể như công suất, hiệu suất, giới hạn đường ống, thay vì chỉ dựa vào tên gọi.
Hệ thống điều hòa trung tâm VRV/VRF khác gì điều hòa cục bộ?
| Tiêu chí | Điều hòa cục bộ (một dàn nóng, một dàn lạnh) | VRV/VRF |
|---|---|---|
| Số dàn lạnh trên một dàn nóng | Một | Nhiều, theo giới hạn của từng dòng máy |
| Số dàn nóng trên mặt tiền, mái | Nhiều, mỗi phòng một dàn | Ít, gom thành cụm |
| Quản lý vận hành | Từng máy riêng lẻ | Có bộ điều khiển trung tâm, hẹn giờ, giám sát lỗi |
| Hiệu quả khi non tải | Phụ thuộc từng máy | Máy nén biến tần điều chỉnh theo tổng nhu cầu |
| Chi phí đầu tư ban đầu | Thấp hơn với công trình nhỏ | Cao hơn, hợp lý khi số phòng nhiều |
| Yêu cầu thi công | Đơn giản | Cao, cần đội thi công có kinh nghiệm đường ống môi chất |
Với công trình chỉ vài phòng, máy cục bộ thường kinh tế hơn. Khi số phòng tăng lên, mặt tiền không cho phép đặt nhiều dàn nóng hoặc cần quản lý tập trung, VRV/VRF bắt đầu cho thấy lợi thế rõ rệt.
Cấu tạo của hệ thống VRV/VRF
- Dàn nóng: chứa máy nén biến tần, quạt và dàn trao đổi nhiệt. Có thể ghép nhiều module để tăng công suất.
- Dàn lạnh: nhiều kiểu như cassette âm trần, âm trần nối ống gió, treo tường, tủ đứng. Mỗi dàn lạnh có van tiết lưu điện tử riêng.
- Đường ống đồng và bộ chia gas: dẫn môi chất từ dàn nóng đến từng dàn lạnh.
- Ống thoát nước ngưng: dẫn nước ngưng tụ từ dàn lạnh ra ngoài.
- Hệ thống điều khiển: điều khiển tại phòng và bộ điều khiển trung tâm để giám sát toàn hệ.
Nguyên lý hoạt động
Khi một phòng cần lạnh nhiều hơn, bộ điều khiển tăng tốc độ máy nén và mở van tiết lưu của dàn lạnh đó. Khi phần lớn phòng tắt máy, máy nén giảm tốc thay vì chạy rồi dừng liên tục. Nhờ vậy, hệ thống vận hành hiệu quả ở chế độ non tải, vốn là trạng thái phổ biến của văn phòng và khu làm việc.
Hệ VRV/VRF có hai dạng chính:
- Loại hai chiều thông thường: toàn hệ cùng làm lạnh hoặc cùng sưởi tại một thời điểm.
- Loại thu hồi nhiệt: có thể vừa làm lạnh phòng này vừa sưởi phòng khác, tận dụng nhiệt thải. Loại này hữu ích với công trình có nhiều khu vực nhu cầu khác nhau vào mùa đông miền Bắc.
Các loại dàn lạnh thường dùng
| Loại dàn lạnh | Đặc điểm | Không gian phù hợp |
|---|---|---|

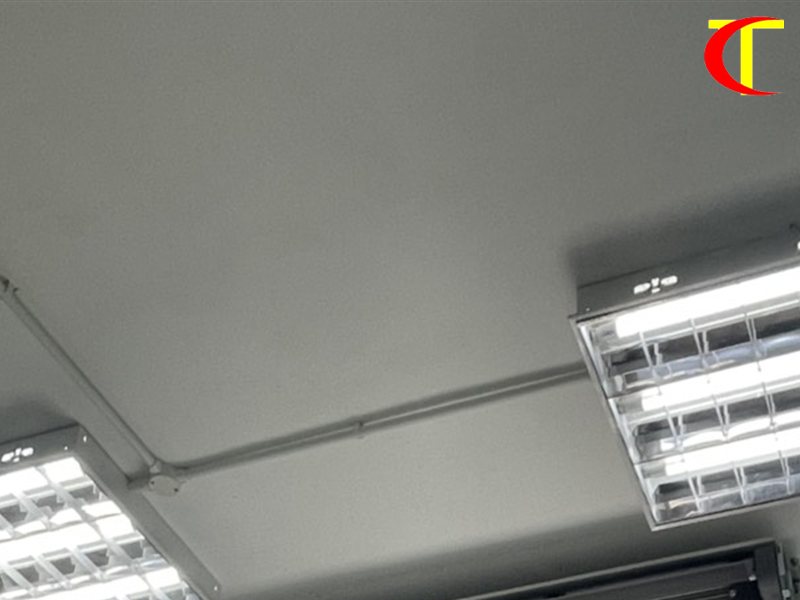

| Âm trần cassette | Thổi gió nhiều hướng từ trần, bảo trì từ bên dưới | Văn phòng mở, phòng họp, showroom |
| Âm trần nối ống gió | Ẩn trong trần, chia gió cho nhiều miệng | Khách sạn, văn phòng cao cấp, hành lang |
| Treo tường | Lắp nhanh, không cần trần giả | Phòng làm việc nhỏ, phòng kỹ thuật |
| Tủ đứng, đặt sàn | Không cần trần, dễ tiếp cận | Sảnh, phòng có trần cao hoặc không có trần |
| Dàn xử lý gió tươi | Làm lạnh sơ bộ khí tươi trước khi cấp vào phòng | Phòng đông người, cần cấp gió tươi lớn |
Một hệ VRV/VRF có thể kết hợp nhiều loại dàn lạnh khác nhau, miễn tổng công suất nằm trong giới hạn cho phép của dàn nóng.
Ưu điểm và hạn chế
| Ưu điểm | Hạn chế |
|---|---|
| Điều khiển nhiệt độ riêng từng phòng | Chiều dài và chênh cao đường ống bị giới hạn theo từng dòng máy |
| Tiết kiệm điện khi nhiều khu vực chạy non tải | Lượng môi chất lạnh trong nhà lớn, cần kiểm tra an toàn cho phòng nhỏ |
| Không cần phòng máy, tháp giải nhiệt, bơm nước | Chất lượng hàn, thử kín ống đồng ảnh hưởng trực tiếp đến độ bền |
| Có thể lắp đặt, đưa vào sử dụng theo từng giai đoạn | Cấp gió tươi thường cần thiết bị riêng |
| Vận hành tự động, ít nhân sự trực | Công trình tải rất lớn, tập trung có thể phù hợp hệ Chiller hơn |
Anh chị có thể đọc thêm phân tích chi tiết trong bài ưu nhược điểm của hệ thống VRV.
Yếu tố ảnh hưởng đến chi phí vận hành
Hệ VRV/VRF tiết kiệm điện khi vận hành non tải, nhưng tiền điện thực tế còn phụ thuộc nhiều yếu tố:
- Chọn công suất đúng tải: dàn nóng quá lớn so với nhu cầu sẽ chạy kém hiệu quả phần lớn thời gian.
- Vị trí dàn nóng: bị nắng chiếu trực tiếp, bí gió hoặc hồi gió nóng làm máy nén phải làm việc nặng hơn.
- Cách nhiệt công trình: vách kính lớn không che nắng, mái không cách nhiệt làm tải lạnh tăng.
- Thói quen sử dụng: cài nhiệt độ quá thấp, mở cửa khi đang chạy máy, quên tắt phòng không người.
- Bảo trì: lọc bẩn, dàn trao đổi nhiệt bám bụi làm giảm hiệu suất theo thời gian.
Bộ điều khiển trung tâm có chức năng hẹn giờ, giới hạn nhiệt độ cài đặt giúp quản lý các yếu tố thói quen này hiệu quả hơn.
Hệ thống VRV/VRF phù hợp với công trình nào?
VRV/VRF thường phù hợp với:
- Tòa nhà văn phòng, khách sạn, trường học, bệnh viện quy mô vừa.
- Khối văn phòng, phòng họp, phòng QC trong khuôn viên nhà máy.
- Showroom, cửa hàng có nhiều khu vực giờ hoạt động khác nhau.
- Công trình cải tạo không còn chỗ bố trí phòng máy và tháp giải nhiệt.
Với khu sản xuất không gian lớn, tải nhiệt tập trung và cần kiểm soát độ ẩm chặt chẽ, chủ đầu tư nên so sánh thêm với hệ nước lạnh. Khi đó, dịch vụ tư vấn thiết kế hệ thống Chiller giúp đánh giá phương án nào tối ưu hơn theo tổng chi phí đầu tư và vận hành.
Quy trình thi công hệ thống điều hòa trung tâm VRV/VRF
- Khảo sát, tính tải: đo đạc hiện trạng, xác định nhu cầu làm lạnh từng phòng.
- Thiết kế: chọn dàn nóng, dàn lạnh, vẽ tuyến ống đồng, ống nước ngưng, dây điều khiển.
- Lắp giá đỡ, treo dàn lạnh: đúng cao độ, có lỗ thăm trần để bảo trì.
- Thi công đường ống: hàn ống đồng có thổi nitơ, lắp bộ chia gas theo hướng dẫn hãng.
- Thử kín và hút chân không: giữ áp lực thử trong thời gian quy định, sau đó hút chân không kỹ.
- Nạp môi chất bổ sung: tính theo tổng chiều dài và đường kính ống thực tế.
- Đấu điện, cài đặt địa chỉ: nguồn động lực, dây tín hiệu, bộ điều khiển trung tâm.
- Chạy thử, cân chỉnh, bàn giao: đo nhiệt độ gió ra, kiểm tra mã lỗi, hướng dẫn vận hành.
Lưu ý khi thiết kế và lắp đặt
- Tính tải lạnh từng phòng thay vì chia đều theo diện tích, để chọn đúng công suất dàn lạnh và dàn nóng.
- Bố trí dàn nóng thông thoáng, tránh hồi gió nóng và tuân thủ giới hạn chiều dài, chênh cao đường ống của nhà sản xuất.
- Thi công ống đồng đúng quy trình: hàn có thổi khí nitơ, thử kín áp lực, hút chân không trước khi nạp môi chất.
- Bảo ôn đường ống và ống nước ngưng đủ dày, đảm bảo độ dốc để tránh đọng sương, nhỏ nước.
- Phối hợp với trần, đèn, đầu báo cháy, sprinkler ngay từ bản vẽ để không phải đổi vị trí khi thi công.
- Tính riêng phương án cấp gió tươi cho phòng đông người, vì dàn lạnh VRV/VRF chủ yếu tuần hoàn không khí trong phòng.
Trong vận hành, hệ VRV/VRF cần được vệ sinh lọc dàn lạnh, dàn nóng định kỳ, kiểm tra dấu hiệu rò rỉ môi chất và ghi lại lịch sử mã lỗi trên bộ điều khiển trung tâm. Những việc này giúp phát hiện sớm sự cố và giữ hiệu suất ổn định sau nhiều năm sử dụng.
Hạng mục lắp đặt hệ thống điều hòa không khí đạt chất lượng phụ thuộc lớn vào tay nghề thi công đường ống. Với công trình mới, nên triển khai trong gói thi công hệ thống cơ điện để đồng bộ điện cấp nguồn, thoát nước và các hệ thống trên trần.
Các Câu Hỏi Thường Gặp
Hệ thống VRV/VRF có sưởi ấm được không?
Một dàn nóng kết nối được bao nhiêu dàn lạnh?
Một dàn lạnh hỏng có làm dừng cả hệ thống không?
Hệ VRV/VRF có dùng được cho nhà xưởng không?
Có thể mở rộng hệ VRV/VRF sau này không?
Kết luận
Hệ thống điều hòa trung tâm VRV/VRF phù hợp với công trình cần điều khiển riêng từng khu vực, không có không gian phòng máy và muốn vận hành đơn giản. Để hệ thống bền và tiết kiệm, cần tính tải đúng, chọn thiết bị phù hợp và thi công đường ống môi chất đúng kỹ thuật.
