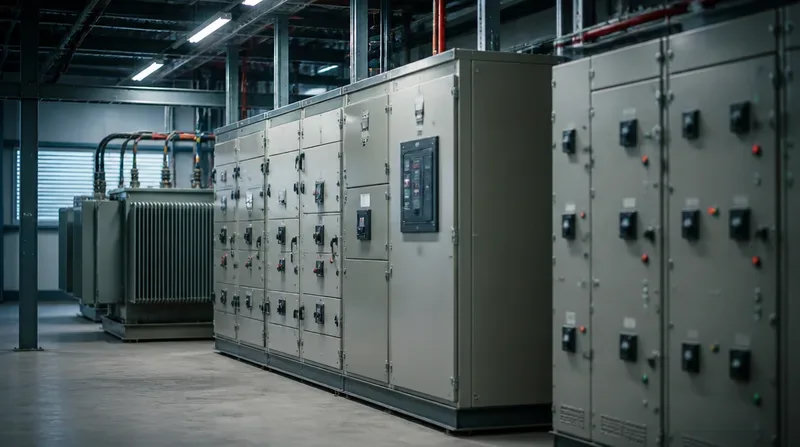

Tủ điện MSB là thiết bị quan trọng trong hệ thống điện hạ thế, giữ vai trò phân phối, điều khiển và bảo vệ nguồn điện chính cho toàn bộ công trình. Với khả năng tiếp nhận điện từ máy biến áp hoặc nguồn cấp tổng, tủ MSB giúp đảm bảo quá trình vận hành điện diễn ra ổn định, an toàn và hiệu quả. Hiện nay, tủ điện MSB được sử dụng phổ biến trong nhà máy, tòa nhà, trung tâm thương mại, khu công nghiệp và nhiều công trình dân dụng quy mô lớn. Việc lựa chọn tủ điện MSB chất lượng, thiết kế đúng tiêu chuẩn sẽ góp phần giảm thiểu sự cố điện và nâng cao độ bền cho toàn bộ hệ thống.
Chức năng, cấu tạo và nguyên lý hoạt động của tủ điện MSB
Chức năng chính của tủ điện tổng MSB
Tủ MSB đảm nhiệm nhiều chức năng cùng lúc. Trước hết, tủ giúp nhận nguồn từ máy biến áp hoặc nguồn cấp chính. Sau đó, tủ thực hiện phân phối điện đến từng lộ ra theo thiết kế. Ngoài ra, MSB còn bảo vệ thiết bị phía sau. Khi dòng điện vượt ngưỡng cho phép, thiết bị bảo vệ sẽ cắt mạch. Vì vậy, hệ thống giảm nguy cơ cháy nổ, hư hỏng cáp và dừng máy ngoài kế hoạch.
Đặc biệt, tủ còn hỗ trợ đo lường và giám sát. Người vận hành có thể theo dõi dòng điện, điện áp, công suất và trạng thái pha. Với công trình cần quản lý năng lượng, phần đo đếm này rất hữu ích.

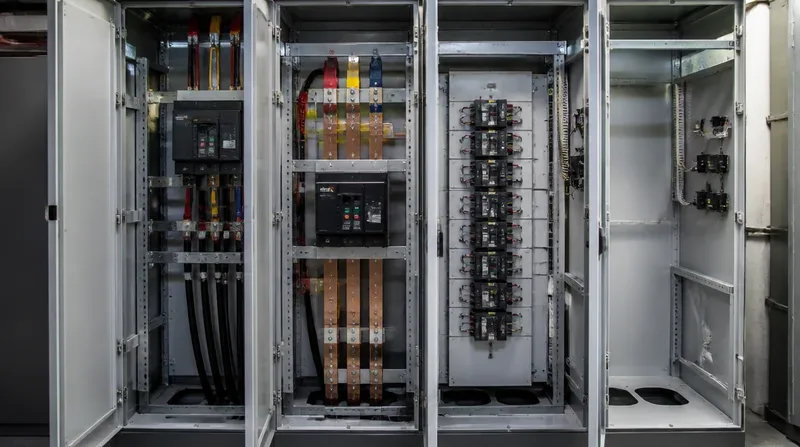

Cấu tạo cơ bản của tủ MSB
- Một tủ điện tổng thường gồm vỏ tủ, khung tủ, thanh cái đồng và thiết bị đóng cắt. Bên trong còn có CT, đồng hồ đo, đèn báo pha, cầu đấu, khoang cáp và hệ thống tiếp địa.
- ACB thường dùng cho nhánh tổng hoặc nhánh tải lớn. MCCB phù hợp với các nhánh phân phối nhỏ hơn. Cụ thể, việc chọn ACB hay MCCB phụ thuộc dòng định mức, khả năng cắt và yêu cầu bảo vệ.
- Thanh cái đồng là phần cần tính toán kỹ. Kỹ sư phải xét dòng tải, dòng ngắn mạch, khoảng cách cách điện và điều kiện tản nhiệt. Nếu chọn thiếu tiết diện, tủ dễ nóng khi vận hành lâu.
Nguyên lý hoạt động
Nguồn điện đi vào thiết bị đóng cắt tổng trước tiên. Sau đó, dòng điện truyền qua hệ thanh cái và được chia đến từng ngăn hoặc từng lộ tải. Mỗi nhánh sẽ có thiết bị bảo vệ riêng. Khi xảy ra sự cố, ACB hoặc MCCB sẽ ngắt mạch theo cài đặt. Nhờ vậy, tủ hỗ trợ bảo vệ quá tải và bảo vệ ngắn mạch. Quan trọng hơn, tủ giúp giới hạn phạm vi ảnh hưởng của sự cố.

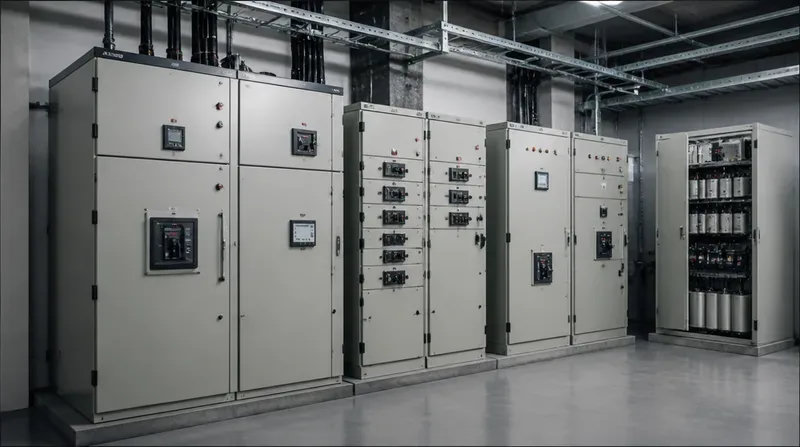

So sánh tủ điện MSB với DB, MDB, ATS và tủ tụ bù
Nhiều người dễ nhầm MSB với các loại tủ khác trong hệ thống điện. Sự nhầm lẫn này có thể làm sai phạm vi cung cấp thiết bị. Vì vậy, cần đọc kỹ bản vẽ một sợi và thuyết minh kỹ thuật.
| Loại tủ | Vị trí lắp đặt | Chức năng | Thiết bị chính | Công trình phù hợp |
|---|---|---|---|---|
| MSB | Sau máy biến áp hoặc nguồn chính | Phân phối nguồn tổng | ACB, MCCB, thanh cái đồng, đồng hồ đo | Nhà máy, tòa nhà, trạm hạ thế |
| DB | Sau MSB hoặc MDB | Cấp điện cho tầng, khu vực hoặc nhóm tải | MCCB, MCB, cầu đấu | Văn phòng, căn hộ, khu phụ trợ |
| MDB | Tùy cách thiết kế hệ thống | Phân phối chính trong một phạm vi nhất định | ACB, MCCB, thanh cái | Công trình có nhiều cấp phân phối |
| ATS | Giữa nguồn lưới và máy phát | Chuyển nguồn tự động | Bộ chuyển nguồn, điều khiển | Công trình cần nguồn dự phòng |
| Tủ tụ bù | Phối hợp với hệ thống phân phối | Cải thiện hệ số công suất | Tụ bù, contactor, bộ điều khiển | Nhà xưởng, tòa nhà tải lớn |
Nhìn chung, MSB là tủ quản lý nguồn chính cho toàn bộ công trình hoặc một khu lớn. Tủ ATS không thay thế vai trò này. Tủ tụ bù cũng chỉ hỗ trợ tối ưu vận hành, không làm nhiệm vụ phân phối tổng.
Tiêu chí lựa chọn tủ điện MSB cho công trình
Xác định đúng thông số đầu vào
Trước khi hỏi báo giá, bạn nên xác định tổng công suất tải và dòng định mức. Ngoài ra, cần làm rõ số lộ ra, cấp điện áp, số pha, hướng cáp và vị trí lắp đặt. Các dải như tủ điện MSB 600A, 1000A, 2500A hoặc 6300A không nên chọn theo cảm tính. Cụ thể, kỹ sư cần tính tải hiện tại và phần dự phòng mở rộng. Nếu chọn quá thấp, tủ nhanh quá tải khi công trình tăng công suất.
Mặt khác, chọn quá cao cũng gây lãng phí. Ví dụ, một xưởng nhỏ chỉ cần 1000A nhưng đặt 2500A sẽ tăng chi phí vỏ tủ, thanh cái và thiết bị. Vì vậy, tính toán tải là bước không thể bỏ qua.
Kiểm tra điều kiện lắp đặt
Cấp bảo vệ IP cho biết khả năng chống bụi và chống nước của tủ. Tủ đặt trong nhà thường có yêu cầu khác với tủ ngoài trời. Đặc biệt, khu ẩm, nhiều bụi hoặc gần hơi hóa chất cần cấu hình phù hợp hơn. Khả năng chịu dòng ngắn mạch cũng rất quan trọng. Thông số này cho thấy tủ có chịu được sự cố điện trong thời gian ngắn hay không. Nếu bỏ qua, rủi ro khi xảy ra chạm chập sẽ tăng đáng kể.
Bên cạnh đó, cần kiểm tra không gian thao tác và bảo trì. Tủ phải có lối mở cửa thuận tiện, khoang cáp đủ rộng và điểm tiếp địa rõ ràng. Một tủ đẹp nhưng khó bảo trì sẽ gây phiền phức về sau.
Đánh giá cấu hình thiết bị
Khi so sánh tủ, hãy xem kỹ thương hiệu ACB, MCCB và đồng hồ đo. Ngoài ra, cần kiểm tra chất lượng thanh cái đồng, độ dày vỏ tủ, lớp sơn và bố trí dây. Những chi tiết này ảnh hưởng trực tiếp đến độ bền.
Danh mục mua hàng nên có các nội dung sau:
- Bản vẽ kỹ thuật và sơ đồ nguyên lý.
- Danh mục thiết bị theo từng ngăn tủ.
- Tiêu chuẩn áp dụng cho gia công và lắp ráp.
- Giấy tờ chất lượng nếu hai bên có thỏa thuận.
- Phương án thử nghiệm, tiến độ sản xuất và bảo hành.
Với công trình có yêu cầu riêng, nên đặt sản xuất theo bản vẽ thiết kế. Cách này giúp tối ưu kích thước, số ngăn, hướng cáp và phương án mở rộng. Quan trọng hơn, tủ sẽ sát nhu cầu vận hành thực tế.
Báo giá, quy trình triển khai và nghiệm thu tủ điện MSB
Giá tủ điện MSB phụ thuộc vào những yếu tố nào?
Giá tủ điện MSB phụ thuộc vào kích thước tủ, dòng định mức và số ngăn. Ngoài ra, vật liệu vỏ tủ, độ dày tôn, loại sơn và thanh cái đồng cũng ảnh hưởng lớn. Thiết bị đóng cắt là phần chi phí đáng chú ý. ACB, MCCB, rơ-le bảo vệ, đồng hồ đa năng và biến dòng có nhiều mức giá khác nhau. Đặc biệt, cùng dòng định mức nhưng khác thương hiệu thì chi phí có thể chênh đáng kể.
Các phụ kiện như quạt thông gió, đèn báo, bộ giám sát và truyền thông cũng cần tính rõ. Vì vậy, không nên so sánh báo giá chỉ theo tổng tiền. Hãy so sánh cùng cấu hình, cùng phạm vi và cùng tiêu chuẩn gia công.
Quy trình triển khai chuyên nghiệp
Một quy trình tốt thường bắt đầu từ khảo sát tải và điều kiện lắp đặt. Sau đó, đơn vị thi công lập bản vẽ, chọn thiết bị và thống nhất cấu hình với khách hàng. Tiếp theo là sản xuất vỏ tủ, lắp ráp, đấu nối và kiểm tra nội bộ. Khi tủ đạt yêu cầu, đội kỹ thuật sẽ vận chuyển đến công trình, lắp đặt, chạy thử và bàn giao hồ sơ.
Quy trình đầy đủ thường gồm:
- Khảo sát tải và thu thập bản vẽ liên quan.
- Lập bản vẽ kỹ thuật và danh mục thiết bị.
- Gia công vỏ tủ, lắp thiết bị và đấu nối.
- Kiểm tra nội bộ trước khi xuất xưởng.
- Lắp đặt, chạy thử và bàn giao tại công trình.
Nghiệm thu và hồ sơ bàn giao
Khi nghiệm thu, bạn nên kiểm tra ngoại quan, kích thước và độ chắc chắn cơ khí. Ngoài ra, cần kiểm tra cách điện, tiếp địa, sơ đồ đấu nối và đánh số dây. Cụ thể, đội kỹ thuật nên thử thao tác đóng cắt, kiểm tra đèn báo và thông số đo lường. Hồ sơ bàn giao nên có bản vẽ hoàn công, danh mục thiết bị và biên bản kiểm tra. Khuyến nghị bảo trì cũng nên đi kèm để đội vận hành dùng lâu dài.
Vận hành, bảo trì và ứng dụng tủ điện MSB trong công trình
Tủ điện tổng MSB được dùng rộng rãi trong nhà máy, xưởng sản xuất và tòa nhà văn phòng. Ngoài ra, tủ còn xuất hiện tại chung cư, bệnh viện, trường học, trung tâm thương mại, cảng, sân bay và hạ tầng kỹ thuật. Trong vận hành hằng ngày, người phụ trách cần theo dõi tải, nhiệt độ và tiếng ồn bất thường. Đặc biệt, mùi khét, điểm nóng hoặc cảnh báo trên tủ cần được xử lý sớm. Trạng thái ACB, MCCB và đồng hồ đo cũng phải được ghi nhận.
Không nên thao tác khi chưa có phân quyền hoặc chưa trang bị bảo hộ. Mặt khác, người vận hành phải nắm sơ đồ điện trước khi đóng cắt. Một thao tác nhầm có thể làm dừng cả dây chuyền sản xuất.
Lịch bảo trì thường từ 3-6 tháng một lần. Tuy nhiên, công trình tải lớn, nhiều bụi, ẩm hoặc vận hành liên tục nên kiểm tra dày hơn. Bảo trì đúng lịch giúp phát hiện lỏng đầu cốt, suy giảm cách điện và điểm phát nhiệt. Các hạng mục bảo trì cần chú ý gồm:
- Vệ sinh bên trong và bên ngoài tủ.
- Siết lại đầu cốt, thanh cái và điểm đấu nối.
- Kiểm tra cách điện, đo tiếp địa và điểm phát nhiệt.
- Thử thao tác thiết bị đóng cắt.
- Cập nhật nhật ký vận hành và khuyến nghị sửa chữa.
Vận hành an toàn bắt đầu từ thiết kế đúng, lắp đặt đúng và bảo trì đúng lịch. Đây là nguyên tắc nên được thống nhất ngay từ giai đoạn đầu của dự án.
Công Ty TNHH Đầu Tư Xây Dựng Và Cơ Điện Thăng Long – Đơn vị tư vấn, thiết kế, thi công, lắp đặt và bảo trì tủ điện MSB
Công Ty TNHH Đầu Tư Xây Dựng Và Cơ Điện Thăng Long có thể đồng hành trong hạng mục tư vấn, thiết kế, thi công, lắp đặt và bảo trì tủ điện MSB. Đơn vị phù hợp với các công trình cần cấu hình rõ ràng, báo giá minh bạch và phương án triển khai thực tế. Cơ điện Thăng Long có thể hỗ trợ khảo sát hiện trạng, tư vấn cấu hình và bóc tách thiết bị. Ngoài ra, đội ngũ kỹ thuật có thể đề xuất phương án theo tải điện, không gian lắp đặt và yêu cầu vận hành.
Với chủ đầu tư, giá trị quan trọng là giảm rủi ro chọn sai thiết bị. Với nhà thầu, hồ sơ rõ ràng giúp việc phối hợp thi công thuận lợi hơn. Quan trọng hơn, cấu hình đúng giúp hệ thống ổn định và dễ bảo trì. Công ty cũng có thể hỗ trợ các hạng mục liên quan như tủ điện tổng, tủ điện hạ thế, tủ DB, tủ ATS và tủ tụ bù. Bên cạnh đó, các giải pháp phân phối điện hạ thế có thể được tư vấn đồng bộ theo nhu cầu công trình.
Hãy gửi bản vẽ, công suất tải hoặc yêu cầu kỹ thuật để được tư vấn cấu hình và báo giá tủ điện MSB phù hợp. Thông tin đầu vào càng rõ, phương án kỹ thuật càng sát thực tế.
Tủ điện MSB là trung tâm phân phối điện hạ thế của công trình. Vì vậy, bạn nên lựa chọn dựa trên tải điện, cấu hình thiết bị, tiêu chuẩn an toàn, điều kiện lắp đặt, khả năng mở rộng và quy trình nghiệm thu rõ ràng. Nếu cần thiết kế, thi công, bảo trì hoặc nhận báo giá tủ điện MSB theo yêu cầu, hãy liên hệ Công Ty TNHH Đầu Tư Xây Dựng Và Cơ Điện Thăng Long. Một cấu hình đúng từ đầu sẽ giúp công trình vận hành ổn định và tiết kiệm hơn.
