Một cú sét đánh không chỉ làm cháy thiết bị, mà còn có thể đẩy cả công trình vào tình huống nguy hiểm. Vì vậy, hệ thống tiếp địa chống sét không nên được xem là phần phụ của công trình. Nó là lớp bảo vệ trực tiếp cho con người, thiết bị điện và hạ tầng kỹ thuật. Nhiều nơi đã lắp kim thu sét và dây thoát sét khá đầy đủ. Tuy nhiên, bãi tiếp địa lại làm sơ sài, mối nối kém hoặc không đo kiểm định kỳ. Khi đó, dòng sét không thoát tốt xuống đất và có thể gây phóng điện ngược.
Cấu tạo bãi tiếp địa chống sét gồm những bộ phận nào?

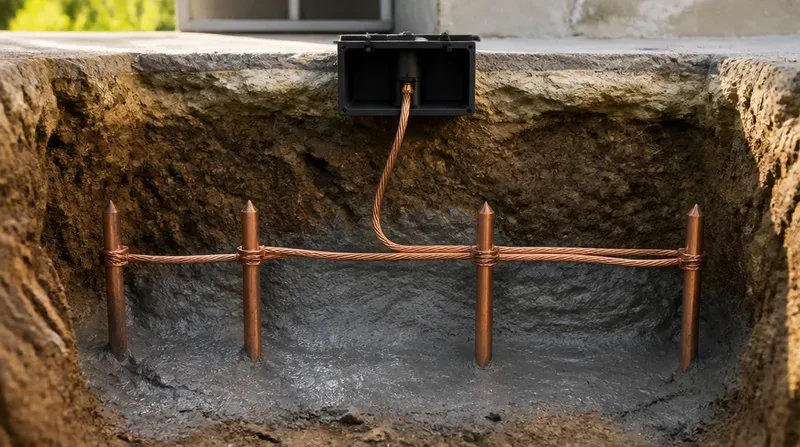

Một bãi tiếp địa chống sét không chỉ gồm vài cây cọc đóng xuống đất. Nó là một cụm vật tư được liên kết theo thiết kế. Mục tiêu là tăng diện tích tiếp xúc với đất và tạo đường dẫn ổn định.
Nhóm điện cực và dẫn dòng
- Nhóm điện cực thường gồm cọc tiếp địa chống sét, băng đồng, cáp đồng hoặc điện cực chôn dưới đất. Cọc giúp truyền dòng sét vào các lớp đất xung quanh. Ngoài ra, băng đồng và cáp đồng giúp mở rộng vùng tản dòng.
- Nhóm dẫn dòng gồm dây tiếp địa chống sét, dây thoát sét và thanh đồng liên kết. Chúng dẫn dòng từ hệ thống thu sét xuống bãi tiếp địa. Vì vậy, tiết diện dây và vật liệu dẫn điện phải phù hợp với hồ sơ kỹ thuật.
Nhóm liên kết, kiểm tra và cải thiện đất
Nhóm liên kết gồm mối nối, kẹp tiếp địa và hàn hóa nhiệt tiếp địa. Trong môi trường ẩm, mối nối kém rất dễ oxy hóa. Vì vậy, công trình nên ưu tiên mối nối bền cơ học và dẫn điện tốt. Hộp kiểm tra tiếp địa là điểm không nên bỏ qua. Nó giúp kỹ thuật viên tách điểm đo, kiểm tra thông mạch và đo điện trở khi nghiệm thu. Khi cần bảo trì, hộp kiểm tra giúp thao tác nhanh hơn nhiều.
Với nền đất khô, đá hoặc cát, công trình có thể dùng hóa chất giảm điện trở đất. Vật liệu này giúp cải thiện khả năng dẫn điện quanh điện cực. Tuy nhiên, việc sử dụng cần theo đúng hướng dẫn kỹ thuật.
- Cọc tiếp địa giúp truyền dòng điện vào đất.
- Dây dẫn tạo đường thoát dòng sét liên tục.
- Mối nối quyết định độ bền và khả năng dẫn điện.
- Hộp kiểm tra phục vụ đo lường và bảo trì.
- Hóa chất giảm điện trở hỗ trợ ổn định chỉ số đo.
Điện trở tiếp địa bao nhiêu là đạt yêu cầu?

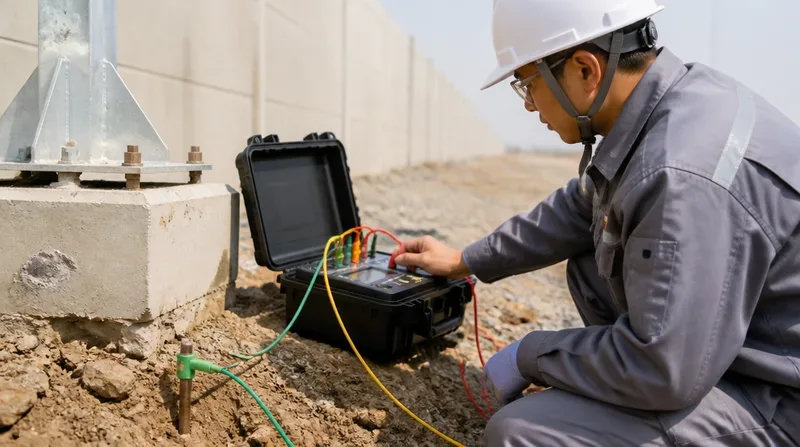

Điện trở tiếp địa cho biết khả năng tản dòng xuống đất của hệ thống. Chỉ số càng thấp, dòng sét càng có đường thoát thuận lợi. Tuy nhiên, không nên hiểu một con số là đáp án cho mọi công trình. Mức nhỏ hơn 10Ω thường được nhắc tới trong nhiều công trình dân dụng và nhà xưởng. Tuy nhiên, giá trị nghiệm thu cụ thể phải căn cứ thiết kế, tiêu chuẩn áp dụng và yêu cầu vận hành. Công trình có thiết bị nhạy cảm có thể cần yêu cầu chặt hơn.
Nhiều yếu tố ảnh hưởng đến kết quả đo. Đó là điện trở suất đất, độ ẩm, địa chất, chiều dài cọc và số lượng cọc. Ngoài ra, khoảng cách cọc, kiểu bãi tiếp địa, chất lượng mối nối và chống ăn mòn cũng rất quan trọng. Cụ thể, khoảng cách giữa các cọc nên không nhỏ hơn chiều dài cọc. Cách bố trí này giúp hạn chế vùng tản dòng chồng lấn quá nhiều. Nếu đóng cọc quá sát, thêm cọc vẫn chưa chắc cải thiện rõ kết quả.
Thông số thi công thường gặp là rãnh sâu khoảng 60-80 cm và rộng khoảng 30-50 cm. Đỉnh cọc thường thấp hơn mặt rãnh để bảo vệ mối nối. Dù vậy, đội thi công vẫn phải bám theo hồ sơ kỹ thuật từng công trình. Khi đất khô, đất đá hoặc đất cát, kết quả đo thường khó đạt. Khi đó, có thể dùng hóa chất giảm điện trở đất. Mặt khác, công trình có mặt bằng hẹp có thể cần khoan giếng tiếp địa để khai thác lớp đất sâu hơn. Trên thực tế, đo một lần sau thi công chưa đủ cho mọi trường hợp. Độ ẩm đất thay đổi theo mùa và ảnh hưởng đến chỉ số. Vì vậy, công trình quan trọng nên có kế hoạch đo định kỳ.
Tiêu chuẩn tiếp địa chống sét và các yêu cầu cần tuân thủ
- TCVN 9385:2012 là cơ sở quan trọng khi thiết kế chống sét cho công trình xây dựng. Tiêu chuẩn này liên quan đến chống sét trực tiếp và phần tiếp địa đi kèm. Ngoài ra, có thể tham khảo thêm kiến thức nền về hệ thống bảo vệ chống sét.
- TCVN 9358:2012 liên quan đến lắp đặt hệ thống nối đất thiết bị cho công trình công nghiệp. Tiêu chuẩn này giúp phân biệt nối đất bảo vệ thiết bị và tiếp địa chống sét. Hai hệ thống có liên quan, nhưng không nên đánh đồng.
Bên cạnh đó, hồ sơ thiết kế cần tham chiếu quy phạm trang bị điện, yêu cầu phòng cháy chữa cháy và yêu cầu của chủ đầu tư. Công trình đặc thù còn cần tuân thủ quy định bảo hiểm hoặc quy trình vận hành nội bộ. Có ba khái niệm rất dễ nhầm.
- Tiếp địa chống sét dùng để tản dòng sét.
- Nối đất an toàn điện giúp bảo vệ người và thiết bị khi có sự cố rò điện.
- Ngoài ra, tiếp địa chống sét lan truyền phục vụ phối hợp với thiết bị SPD. Thiết bị này giúp giảm quá áp trên đường nguồn hoặc đường tín hiệu. Bạn có thể xem thêm khái niệm về thiết bị chống quá áp.
Quan trọng hơn, không nên tự áp một trị số điện trở cho mọi dự án. Nhà xưởng, trạm kỹ thuật, tòa nhà cao tầng và trung tâm dữ liệu có rủi ro khác nhau. Vì vậy, thiết kế cần dựa trên điều kiện thực tế.
Quy trình thi công hệ thống tiếp địa chống sét đúng kỹ thuật
Thi công đúng bắt đầu từ khảo sát, không phải từ lúc đóng cọc. Đội kỹ thuật cần kiểm tra công trình ngầm, vị trí bãi tiếp địa và đường đi dây thoát sét. Ngoài ra, cần xem điều kiện thoát nước để tránh khu vực dễ xói lở. Bước tiếp theo là đo điện trở suất đất hoặc đánh giá địa chất. Dữ liệu này giúp chọn phương án đào rãnh, đóng cọc, khoan giếng hoặc kết hợp nhiều giải pháp. Nếu bỏ qua bước này, thiết kế rất dễ dựa vào cảm tính.
Sau đó, kỹ sư thiết kế bãi tiếp địa theo điều kiện thực tế. Hồ sơ cần nêu số lượng cọc, chiều dài cọc, khoảng cách cọc và tiết diện dây. Cụ thể, vị trí hộp kiểm tra và điểm liên kết với dây thoát sét cũng phải thể hiện rõ.
- Khảo sát hiện trạng, xác định vị trí an toàn và thuận tiện bảo trì.
- Đánh giá đất, chọn phương án đóng cọc hoặc khoan giếng.
- Thiết kế bãi tiếp địa, tính vật tư và vị trí liên kết.
- Thi công phần ngầm, đào rãnh, đóng cọc và rải dây đồng.
- Liên kết mối nối bằng kẹp chuyên dụng hoặc hàn hóa nhiệt.
- Đo kiểm nghiệm thu trước khi lấp đất và hoàn trả mặt bằng.
Khi cần, đội thi công bổ sung hóa chất giảm điện trở đất. Đồng thời, họ phải xử lý chống ăn mòn tại các vị trí nối. Hộp kiểm tra tiếp địa nên đặt ở nơi dễ tiếp cận và ít bị va chạm. Đặc biệt, không nên lấp đất trước khi kiểm tra phần ngầm. Lỗi mối nối, thiếu vật tư hoặc sai khoảng cách cọc sẽ rất khó phát hiện sau đó. Vì vậy, biên bản nghiệm thu phần ngầm là tài liệu cần lưu cẩn thận.
Kiểm định, bảo trì và lỗi thi công thường gặp
Kiểm định không chỉ là thao tác đo điện trở rồi ghi số. Quy trình đầy đủ cần kiểm tra hồ sơ thiết kế, vật tư, phần ngầm và đường liên kết. Ngoài ra, kỹ thuật viên phải đo thông mạch, đánh giá mối nối và lập biên bản. Chu kỳ kiểm định phụ thuộc mức độ rủi ro của môi trường lắp đặt. Nhà xưởng hóa chất, kho nhiên liệu hoặc công trình nhiều thiết bị điện tử cần theo dõi kỹ hơn. Mặt khác, yêu cầu pháp lý, bảo hiểm và quy định vận hành cũng cần được xem xét.
Công trình nên kiểm tra đột xuất sau bão lũ hoặc sau khi có sét đánh gần khu vực. Ngoài ra, cần đo lại khi cải tạo hệ thống điện, thay đổi kết cấu hoặc đào đất gần bãi tiếp địa. Những thay đổi nhỏ đôi khi làm đứt dây ngầm.
Các lỗi thi công thường gặp khá dễ nhận ra khi kiểm tra kỹ:
- Đóng cọc quá gần, làm giảm hiệu quả tản dòng.
- Dùng dây sai tiết diện hoặc vật tư không rõ nguồn gốc.
- Mối nối kém, dễ oxy hóa và tăng điện trở theo thời gian.
- Không có hộp kiểm tra, gây khó khăn khi đo định kỳ.
- Không đo sau thi công hoặc thiếu biên bản nghiệm thu.
- Bỏ qua chống ăn mòn tại khu vực đất ẩm, đất nhiễm mặn.
Lỗi quản lý hồ sơ cũng gây nhiều rắc rối. Nhiều công trình không có bản vẽ hoàn công, không lưu kết quả đo và không lập kế hoạch bảo trì. Khi có sự cố, việc truy tìm nguyên nhân sẽ mất nhiều thời gian. Giải pháp có thể là đo lại, bổ sung cọc hoặc cải tạo mối nối. Với nền đất xấu, đội kỹ thuật có thể dùng hóa chất giảm điện trở đất. Trường hợp khó hơn cần khoan giếng tiếp địa hoặc thiết kế lại toàn bộ bãi tiếp địa.
Một hệ thống tiếp địa đạt yêu cầu cần được thiết kế theo tiêu chuẩn, thi công đúng kỹ thuật và đo kiểm đầy đủ. Các yếu tố như điện trở đất, chất lượng mối nối, khoảng cách cọc, vật tư và hồ sơ nghiệm thu đều ảnh hưởng trực tiếp đến an toàn. Quan trọng hơn, hệ thống cần được bảo trì định kỳ sau khi đưa vào sử dụng. Nếu chỉ lắp đặt rồi bỏ quên, chỉ số điện trở có thể thay đổi theo thời gian. Khi đó, công trình mất đi lớp bảo vệ mà chủ đầu tư từng kỳ vọng.
