Cùng là hệ thống điện, vì sao 380V có thể dùng trong nhà xưởng còn 22kV phải qua trạm biến áp riêng? Nhiều người biết điện nguy hiểm, nhưng vẫn nhầm điện hạ thế trung thế cao thế khi đọc bản vẽ hoặc nhìn đường dây ngoài hiện trường. Vì vậy, hiểu đúng từng cấp điện áp giúp bạn chọn thiết bị, bảo hộ và quy trình làm việc an toàn hơn.

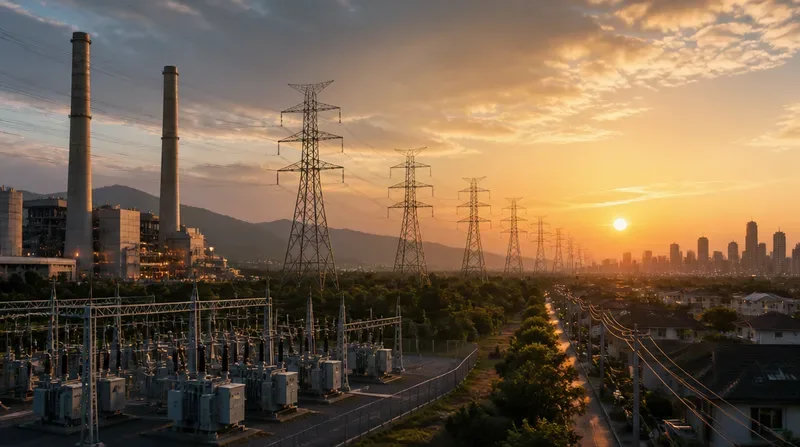

Điện hạ thế trung thế cao thế là gì?
Điện áp là mức chênh lệch điện thế giữa hai điểm. Nó ảnh hưởng trực tiếp đến khả năng truyền tải điện, tổn thất năng lượng và mức nguy hiểm khi tiếp xúc. Cụ thể, điện áp càng cao thì yêu cầu cách điện, khoảng cách và quy trình thao tác càng nghiêm ngặt. Trong hệ thống điện, người ta không dùng một cấp điện áp duy nhất. Lý do rất đơn giản: truyền điện đi xa cần điện áp cao để giảm tổn thất. Sau đó, điện áp được hạ dần để cấp cho nhà máy, tòa nhà và thiết bị sử dụng cuối nguồn.
- Điện hạ thế thường là cấp điện áp gần phụ tải nhất. Bạn gặp nó ở ổ cắm 220V, tủ điện tổng, hệ thống chiếu sáng hoặc động cơ 380V. Đây là nhóm quen thuộc, nhưng vẫn có thể gây điện giật, cháy nổ và bỏng điện.
- Điện trung thế thường phục vụ phân phối điện và cấp cho trạm biến áp. Các mức 6kV, 10kV, 22kV và 35kV xuất hiện nhiều tại khu công nghiệp, nhà máy và tuyến phân phối. Ngoài ra, điện trung thế cần thiết bị đóng cắt, sứ cách điện và quy trình thao tác riêng.
- Điện cao thế dùng để truyền tải công suất lớn trên quãng đường dài. Các mức như 110kV, 220kV và 500kV thường nằm trên lưới truyền tải. Đặc biệt, nhóm này có nguy cơ phóng điện rất cao nếu vi phạm khoảng cách an toàn.
Vì sao không dùng một cấp điện áp duy nhất?
Hãy hình dung điện đi từ nhà máy phát điện đến ổ cắm 220V trong nhà. Trên đường đi, điện có thể được nâng áp để truyền xa, rồi hạ áp qua nhiều trạm biến áp. Vì vậy, mỗi cấp điện áp có một vai trò riêng trong toàn hệ thống. Cách phân loại có thể thay đổi theo tiêu chuẩn và quốc gia. Do đó, khi thiết kế hoặc thi công, bạn cần đối chiếu quy chuẩn hiện hành. Quan trọng hơn, hãy làm việc theo yêu cầu của đơn vị quản lý điện lực.

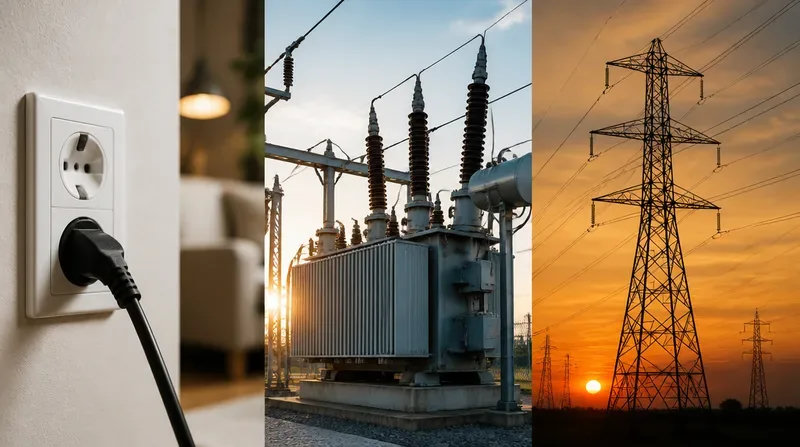

Bảng phân biệt điện hạ thế, trung thế và cao thế
Bảng dưới đây giúp bạn phân biệt điện hạ thế trung thế cao thế nhanh hơn. Các mốc điện áp chỉ mang tính tham khảo phổ biến. Khi làm hồ sơ kỹ thuật, bạn vẫn cần kiểm tra tiêu chuẩn áp dụng cho từng dự án.
| Nhóm điện áp | Mức điện áp tham khảo | Vị trí thường gặp | Ứng dụng | Rủi ro chính | Ví dụ phổ biến |
|---|---|---|---|---|---|
| Hạ thế | 220V, 380V | Nhà ở, tủ điện tổng, nhà xưởng | Cấp điện cho thiết bị sử dụng | Điện giật, chập cháy, bỏng điện | Ổ cắm, đèn, động cơ 3 pha |
| Trung thế | 6kV, 10kV, 22kV, 35kV | Đường dây phân phối, trạm biến áp | Cấp điện cho khu công nghiệp, nhà máy | Phóng điện, hồ quang, cháy nổ thiết bị | Tủ trung thế, máy biến áp |
| Cao thế | 110kV, 220kV, 500kV | Lưới truyền tải, trạm truyền tải | Truyền tải công suất lớn | Phóng điện xa, sự cố diện rộng | Cột thép cao thế, trạm 220kV |
220V và 380V thuộc hạ thế trong cách gọi thông dụng. 22kV và 35kV thường xếp vào trung thế. Trong khi đó, 110kV thường được xem là cao thế trong nhiều hệ thống truyền tải.
Ví dụ nhanh theo mức điện áp
- 220V: ổ cắm dân dụng, thiết bị văn phòng, chiếu sáng thông thường.
- 380V: động cơ 3 pha, tủ điện nhà xưởng, máy bơm công nghiệp.
- 22kV: tuyến phân phối trung thế và trạm biến áp cấp cho nhà máy.
- 35kV: hệ thống phân phối công suất lớn tại một số khu vực.
- 110kV: lưới cao thế cấp cho trạm truyền tải hoặc trạm khu vực.
- 220kV và 500kV: tuyến truyền tải điện năng đường dài.
Nếu muốn hiểu thêm khái niệm điện áp, bạn có thể tham khảo tài liệu về voltage. Ngoài ra, các yêu cầu kỹ thuật cụ thể cần dựa trên hồ sơ dự án.

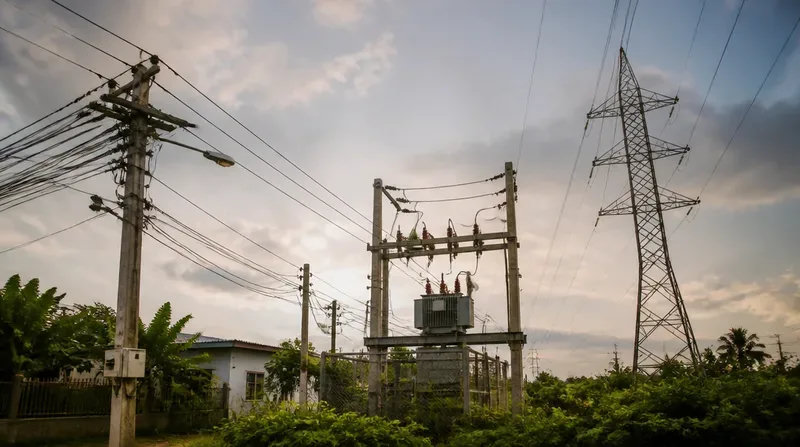

Cách nhận biết đường dây hạ thế, trung thế, cao thế ngoài hiện trường
- Ngoài hiện trường, đường dây hạ thế thường nằm gần khu dân cư. Dây có thể đi vào công tơ, tủ điện hoặc nhánh cấp cho từng hộ. Cột thường thấp hơn, khoảng cách dây nhỏ hơn và tuyến điện gắn với phụ tải cuối nguồn.
- Điện trung thế dễ gặp gần trạm biến áp phân phối. Bạn có thể thấy cột cao hơn, sứ cách điện lớn hơn và biển cảnh báo điện áp cao. Cụ thể, các tuyến này hay cấp điện cho nhà xưởng, cụm công nghiệp hoặc khu dân cư lớn.
- Đường dây cao thế có hình dáng khác biệt hơn. Kết cấu cột thép thường lớn, hành lang tuyến rộng và chuỗi sứ dài. Ngoài ra, khu vực này thường có biển cấm lại gần, hàng rào bảo vệ và yêu cầu kiểm soát nghiêm ngặt.
Không được xác định cấp điện áp chỉ bằng mắt thường để thao tác. Mọi công việc cần có sơ đồ, phiếu công tác và xác nhận cắt điện. Sau đó, đội thi công phải kiểm tra không điện theo đúng quy trình.
Các dấu hiệu dễ gây nhầm lẫn
- Dây bọc không có nghĩa là an toàn. Lớp bọc có thể chỉ bảo vệ cơ học hoặc giảm sự cố chạm chập.
- Đường dây thấp chưa chắc là hạ thế. Một số tuyến trung thế vẫn đi qua khu vực có cột không quá cao.
- Thiết bị nhỏ không đồng nghĩa rủi ro thấp. Tủ trung thế gọn vẫn có năng lượng sự cố rất lớn.
- Biển cảnh báo có thể bị mờ hoặc thiếu. Vì vậy, hồ sơ kỹ thuật vẫn là căn cứ chính.
Trên thực tế, một nhầm lẫn nhỏ có thể tạo hậu quả lớn. Ví dụ, xe cẩu nâng vật liệu gần tuyến 22kV có thể gây phóng điện dù chưa chạm dây. Vì vậy, người giám sát cần kiểm tra tuyến trước khi cho thiết bị vào làm việc.
Rủi ro và khoảng cách an toàn khi làm việc gần điện
- Rủi ro điện thay đổi rất mạnh theo cấp điện áp. Ở hạ thế, người lao động thường gặp điện giật, chập cháy và bỏng do hồ quang. Đặc biệt, tủ điện 380V trong nhà xưởng vẫn có thể gây tai nạn nặng.
- Với trung thế và cao thế, nguy cơ tăng lên rõ rệt. Điện trường mạnh có thể gây phóng điện qua không khí khi khoảng cách không đủ. Vì vậy, người đứng gần thiết bị vẫn có thể gặp nguy hiểm dù chưa chạm trực tiếp.
- Hồ quang điện cũng là rủi ro lớn. Nhiệt độ vùng hồ quang có thể rất cao, gây bỏng và hư hỏng thiết bị. Ngoài ra, sự cố trong tủ điện công suất lớn có thể tạo áp lực nổ và mảnh văng.
Khoảng cách an toàn cần hiểu thế nào?
Khoảng cách an toàn không nên hiểu như một con số cố định cho mọi công trình. Nó phụ thuộc điện áp, thời tiết, thiết bị, phương tiện thi công và quy định áp dụng. Phải tuân thủ quy định hiện hành, hồ sơ kỹ thuật và hướng dẫn của đơn vị quản lý điện lực. Về nguyên tắc, điện áp càng cao thì khoảng cách càng lớn. Ví dụ, làm gần tuyến 22kV khác hoàn toàn với sửa tủ điện hạ thế. Mặt khác, xe nâng, cần cẩu và giàn giáo cần vùng kiểm soát rộng hơn người đi bộ.
Trước khi làm việc, đội kỹ thuật cần nhận diện đầy đủ nguồn điện. Sau đó, họ phải cô lập nguồn, treo biển cảnh báo và khóa liên động nếu có. Quan trọng hơn, chỉ người đủ thẩm quyền mới được thao tác trên thiết bị điện.
Trước khi thi công gần đường dây điện
- Khảo sát tuyến điện và ghi nhận vị trí cột, dây, trạm gần khu vực làm việc.
- Xác định cấp điện áp bằng hồ sơ, biển tên, sơ đồ và xác nhận của đơn vị quản lý.
- Lập biện pháp thi công cho người, máy móc, vật tư và hướng di chuyển.
- Bố trí người giám sát an toàn trong suốt thời gian thi công.
- Chuẩn bị phương án khẩn cấp, số liên hệ và thiết bị cứu hộ phù hợp.
Nếu cần tìm hiểu thêm về hồ quang điện, bạn có thể xem khái niệm arc flash. Tuy nhiên, khi áp dụng tại công trình, hãy dùng quy trình được phê duyệt.
Thiết bị bảo hộ ngành điện cần chọn theo cấp điện áp
Thiết bị bảo hộ điện không thể chọn theo cảm tính. Một đôi găng tay nhìn dày chưa chắc phù hợp cho thao tác điện. Vì vậy, bạn cần kiểm tra cấp bảo vệ, tiêu chuẩn kỹ thuật và thời hạn kiểm định.
Các nhóm thiết bị thường dùng gồm:
- Găng tay cách điện cho thao tác, kiểm tra và bảo trì gần phần mang điện.
- Ủng cách điện giúp giảm rủi ro khi làm việc trong môi trường có nguy cơ rò điện.
- Sào cách điện hỗ trợ đóng cắt, kiểm tra và cứu hộ từ khoảng cách an toàn.
- Thảm cách điện đặt tại vị trí thao tác tủ điện hoặc khu vực kỹ thuật.
- Kính và mũ bảo hộ bảo vệ mắt, đầu khỏi tia lửa, mảnh văng và va đập.
- Quần áo chống hồ quang điện dùng khi có rủi ro phát sinh hồ quang.
Găng tay cách điện cần dùng khi thao tác, kiểm tra hoặc bảo trì gần phần mang điện. Cụ thể, găng phải đúng cấp điện áp và còn hạn kiểm định. Ngoài ra, người dùng nên kiểm tra thủng rách trước mỗi ca làm việc. Sào cách điện có vai trò rất quan trọng tại trạm biến áp và tuyến trung thế. Nó giúp người vận hành giữ khoảng cách khi đóng cắt hoặc kiểm tra. Trong tình huống cứu hộ, sào phù hợp có thể giảm nguy cơ tai nạn dây chuyền.
Quần áo chống hồ quang cần thiết khi thao tác tủ điện công suất lớn. Nó cũng phù hợp tại trạm biến áp hoặc khu vực có dòng ngắn mạch cao. PPE đúng phải đi cùng quy trình đúng, nếu không hiệu quả bảo vệ sẽ giảm mạnh.
Sai lầm thường gặp khi chọn bảo hộ điện
- Dùng găng tay không rõ cấp cách điện hoặc không có hồ sơ kiểm định.
- Dùng PPE cơ khí thay cho PPE điện khi làm gần nguồn điện.
- Bỏ qua kính, mũ và quần áo chống hồ quang khi thao tác tủ công suất lớn.
- Không huấn luyện người lao động cách kiểm tra và sử dụng thiết bị bảo hộ.
Nhìn chung, nguyên tắc chọn PPE rất rõ: đúng cấp điện áp, đúng môi trường, đúng tiêu chuẩn, đúng hạn kiểm định và đúng quy trình sử dụng. Đây là lớp bảo vệ cuối cùng, không phải lý do để bỏ qua cô lập nguồn.
Hiểu đúng điện hạ thế, trung thế, cao thế giúp người làm kỹ thuật xác định cấp điện áp chính xác hơn. Từ đó, bạn nhận diện rủi ro, chọn thiết bị bảo hộ và xây dựng quy trình thi công an toàn hơn. Khi làm việc với hệ thống điện, hãy kiểm tra hồ sơ kỹ thuật trước khi thao tác. Ngoài ra, cần tuân thủ quy định an toàn hiện hành và hướng dẫn của đơn vị quản lý điện lực. Nếu công trình có nhiều cấp điện áp, hãy liên hệ Cơ điện Thăng Long có chuyên môn để được tư vấn giải pháp phù hợp.
